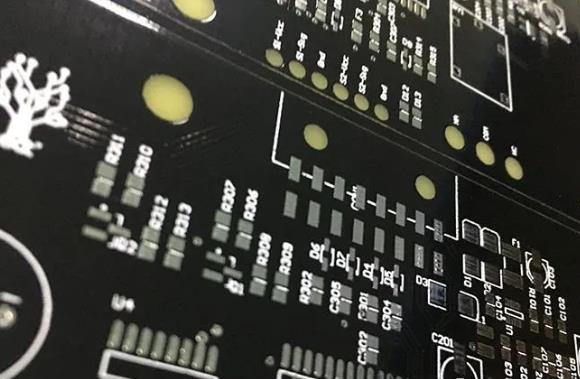

在PCB板上，有很多的絲印字母，如R107、C118、Q102、D202等。這些字母表示什么意思你知道嗎?其實，PCB板上的字母表示的是電子元器件的簡稱，在字母的后面還往往會跟上數字，這些數字也都是有含義的。
PCB板上部分字母表示的含義
B：蜂鳴器
C：電容器
D：二極管
F：保險絲
J：跳線
L：電感
Q：三極管
R：電阻器
RT：熱敏電阻
T：變壓器
U：芯片、集成電路(IC)
W：穩壓管
Y：晶振
電路板上常常見到R107、C118、Q102、D202等編號，一般情況下，第一個字母標識器件類別，比如R代表電阻器，C代表電容器，D表示二極管、Q表示三極管等；第二個是數字，表示電路功能編號，如“1”表示主板電路，“2”表示電源電路等等，這是由電路設計者自行確定的；第三、四位表示該器件在該電路板上同類器件的序號。
