深圳宏力捷電子專注于提供焊接開發模型，全方位進行電路板貼片加工綜合服務，向電子研發提供定制PCB Layout-PCB-BOM作為采購代理-PCBA電路板焊接-優質的服務，產品包裝測試-物流，從而幫助企業提高電子技術研發效率，確保焊接的開發模式/小批量PCB焊接質量，縮短電子產品的開發周期。
電路板貼片加工服務優勢
1. PCB布局圖
深圳市宏力捷電子有限公司根據客戶設計的原理圖，應用領域的要求和外殼的機械尺寸，提供專業的PCB布局設計圖以及生產可靠性。
宏力捷布圖服務優勢：我們具有將研發與生產設計相結合的專業能力，并盡力減少布線引起的電路問題。
2. PCB定制
深圳宏力捷電子提供快速，靈活，優質的配套專業PCB打樣和PCB定制；
宏力捷PCB服務的優勢：我們更加了解PCB電路板的質量，以及PCB電路板的質量對電路板焊接質量的影響，我們只選擇適合您的質量的PCB電路板。
3.供應和購買BOM組件
根據客戶的物料清單，深圳宏力捷電子可以提供全部或部分焊接所需的所有物料清單組件，例如電阻和電容，連接器，IC芯片等，以確保組件質量并節省組件材料準備和庫存時間。
宏力捷元件服務優勢：我們擁有主流被動元件品牌原廠的授權代理商資格。我們從0201、0402、0603、0805和1206起在本地提供全系列的電阻器，電容器，電感器和磁珠。與此同時，我們精通各種組件的參數和形式渠道，并且種類繁多行業資源。
4. SMT鋼網定制
深圳宏力捷電子根據客戶的項目要求，提供高精度的激光鋼網定制；
宏力捷鋼網的服務優勢：我們了解鋼網的工藝流程，了解鋼網和PCB配套對板焊接的影響；
5.組裝各種零件類型
SMT貼片焊接，THT插件焊接，沖壓件；

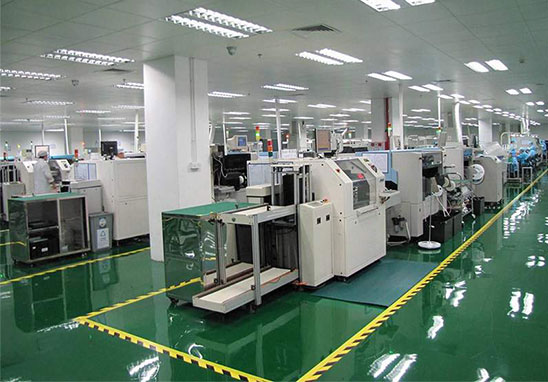

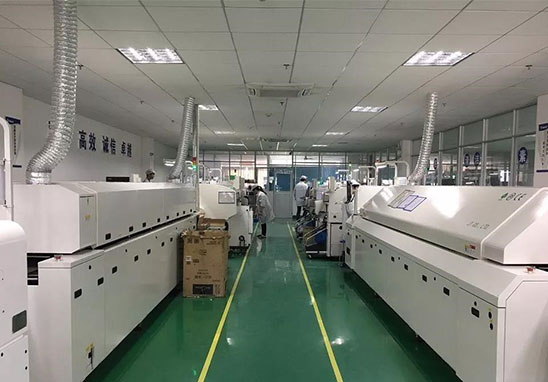

宏力捷裝配優勢：我們擁有全新進口的SMT貼片機，多溫度回流焊，自動錫膏印刷機，僅使用最優質的焊接耗材，不斷優化的生產工藝適合于樣品焊接和小批量電路板焊接的開發。
6.各種焊接方法
深圳宏力捷電子提供手動焊接，手動零件，機貼等焊接方法。
宏力捷焊接的優勢：舒適的環境已培養了一支專業，負責，勤奮好學的生產團隊，我們愿意以生產的態度來制作高品質的產品。
7.焊接各種高難度包裝
深圳市宏力捷電子提供DSP，CSP，QFN，CSP，BGA焊接，BGA植球，BGA飛線，LGA焊接，POP焊接等
宏力捷焊接的優勢：我們可以提供單個或多種難切點焊的現場服務。
8.維修BGA，LGA和CSP
深圳市宏力捷電子有限公司承接BGA，LGA和CSP等高密度引腳封裝設備的維修業務，以及各種包裝飛線的維修業務。
宏力捷維修的優勢：我們善于流程-環境-設備-人員的全方位控制維修質量。
9.開機測試和老化測試
研發功能板的開機測試，功能測試以及高低溫老化測試。
宏力捷測試優勢：我們已經建立了實驗室，并采用了一系列研發和調試工具，例如全新的Tek示波器，tek＆fluke萬用表和高壓測試設備。關鍵是我們知道如何很好地使用它們。
10.包裝與物流服務
宏力捷提供板式包裝的成品，以及各種材料的內外包裝設計，定制服務；并提供成品板倉儲，物流服務。
宏力捷物流服務優勢：我們已經建立了1000平方米的倉儲空間，并且我們在包裝物流服務方面擁有豐富的經驗。
電路板貼片加工需要提供的資料
1.完整的PCB板文件（Gerber文件，位圖，鋼網文件）和板要求；
2.完整的物料清單（包括型號，品牌，包裝，描述等）；
3. PCBA裝配圖。
附言：應引用PCBA功能測試費，并提供PCBA功能測試方法。
電路板貼片加工價格多少錢？
電路板貼片加工費= PCB板費+ PCB測試費+ PCB工程費（適用于小批量）+組件購買成本（不超過5％）+ SMT / DIP焊接費+ PCBA測試費+組裝工程費（適用于小尺寸）批次）+特殊包裝和物流費（如果客戶要求）。
電路板貼片加工需要多長時間？
電路板貼片加工的時間構成：組件采購和PCB生產+ SMT補丁處理+ DIP插件處理+ PCBA測試+成品組裝。
PCB生產需要3-10天；組件購買需要2-15；組件的到達時間相對不確定。 SMT和DIP總共需要3-5天； PCBA測試通常需要1-3天；成品組裝需要2-5天。
