PCBA大講堂:如何快速檢修電路板?

發布時間 :2017-04-08 08:47 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA部
制作PCB板并非簡單的按流程來做完板子,鉆個孔打上元器件就好了。PCB的制作并不難,難的在于制作完成后的故障排查。無論是個人愛好者還是行業工程師,對于PCBA電路板在調試的時候遇到問題也是相當?shù)念^疼,就好比程序員遇到BUG一樣。
有些人對于調試PCBA電路板有著濃厚的興趣,就像程序員在解決BUG一樣,常見的PCBA電路板問題并不少,常見的問題除了電路板設計、電子元器件的損壞、線路短路、元器件的質量、PCBA電路板斷線故障不在少數。

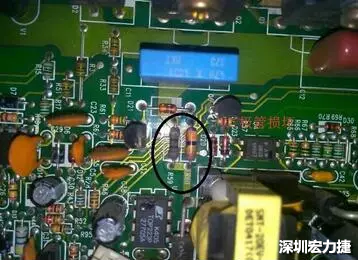

損壞的二極管環色電阻
損壞的二極管環色電阻

常見的PCBA電路板故障主要還是集中在元器件上面,像電容、電阻、電感、二極管、三極管、場效應管等,集成芯片跟晶振的明顯損壞,而判斷這些元器件故障比較直觀的方法可以通過眼睛去觀察。有明顯損壞的電子元器件表面有較為明顯的燒灼痕跡。像此類故障,直接把問題元件更換新的就能夠解決。

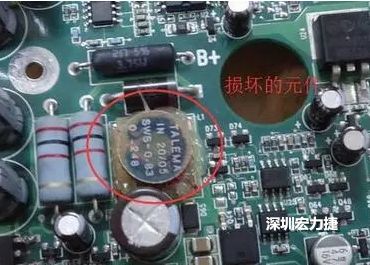

疑似損壞元件?其實并不是這個元件損壞
疑似損壞元件?其實并不是這個元件損壞

當然,并非所有的電子元器件損壞都能用肉眼觀察到,如上面所說的電阻、電容、二三極管等,在一些情況下?lián)p壞是無法從表面看出來得,需要借助專業的檢查工具進行維修,常用的檢查用具有:萬用表、電容表等,在檢測到某一電子元器件電壓或者電流不在正常范圍內,說明該元器件或前一元器件存在問題,直接更換再檢查看看是否正常。

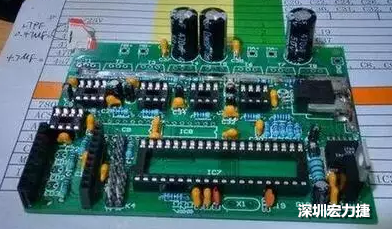

外觀無任何損壞且檢測不出故障的電路板
外觀無任何損壞且檢測不出故障的電路板

元器件壞掉的話,不管是用眼睛觀察還是用儀器檢測,都能夠檢測出來,但是有時候我們?cè)诮oPCB板上元器件的時候,會遇到檢測不出問題,但是電路板又無法正常工作的情況。很多新手碰到這種問題就沒轍了,只能重新做一塊板子,或買一塊。其實遇到這種情況,很多時候是元器件在安裝過程中,因各個元器件協調工作的問題,有可能會出現性能不穩定。

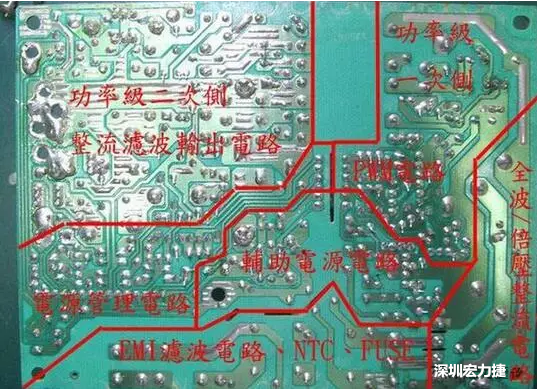

 電路板回路區塊劃分
電路板回路區塊劃分

遇到這種情況,儀器已經無法起到幫助作用,可以嘗試根據電流電壓來判斷故障可能的范圍,盡量縮小,有經驗的工程師也許能夠很快的判斷故障區域,但是具體的元器件哪個壞了卻不能100%確定。唯一的辦法只能嘗試更換可疑元件,直到找到問題元件為止。去年,我的筆記本主板進水,在給師傅維修的時候也遇到過檢測不出故障所在,并且在維修過程中更換了三次元件,分別是供電芯片、二極管、USB充電元件(就是筆記本藍色插口那個,關機狀態下可給設備充電),最后也是通過一波波檢測跟排查更換可疑芯片,才最終確定為南橋芯片邊上的一個元件短路。

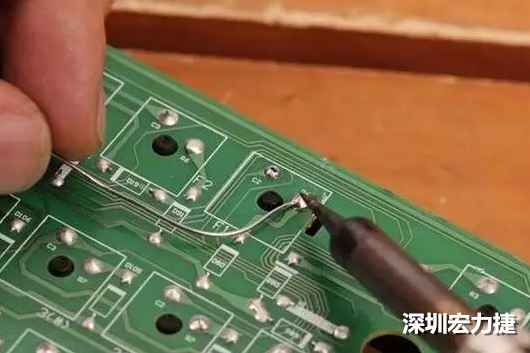

電路板飛線
電路板飛線

以上所說其實都是電子元器件的問題,當然,既然PCBA電路板作為元器件的落腳點,那么電路板故障肯定也是存在的,最簡單的例子就死鍍錫部位,因制作工藝原因,在PCB腐蝕過程中,有可能會出現斷線問題。遇到這種情況,如果無法補線,那么只能用細銅絲飛線解決。
PCBA電路板故障在不是明顯損壞的情況下,查起來確實非常的麻煩,而在排查過程中,會有一股專注精神,待找出問題后則會有莫名的成就感,程序員解決BUG也就是這種心情吧,我經常喜歡去排查一些難以維修的板子,我覺得那是一種樂趣。
