在現代電子設備中，印刷電路板（PCB）是至關重要的組件之一。作為電子元器件的“家園”，PCB不僅承載著電路的連接，還直接影響著設備的性能和可靠性。如果您正計劃定制PCB線路板，了解以下幾點常見問題將為您的項目成功鋪路。
一、什么是PCB線路板？

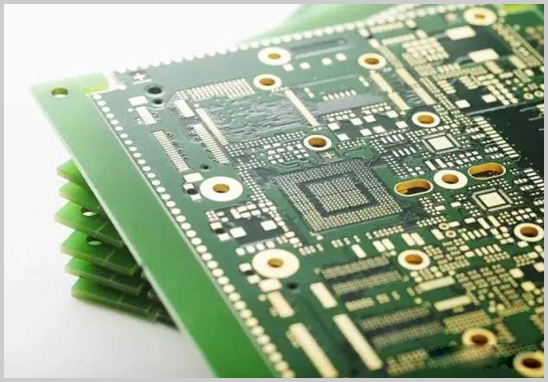

PCB是一種采用絕緣材料基板，表面覆有導電圖形（通常為銅箔），用于電子元件之間電氣連接的基板。它通過蝕刻或打印的方式形成導電路徑，實現電子信號的高效傳輸。
二、PCB的種類
1. 單面板
單面板只有一面有導電線路，結構簡單，成本低，適合基本電路。
2. 雙面板
雙面板兩面都有導電層，通過過孔實現兩面線路的連接，適用于較復雜的電路設計。
3. 多層板
多層板有超過兩層的導電層，通過層間的絕緣材料隔開，適合高密度、高性能的電路需求。
4. 柔性板（FPC）
柔性板使用柔韌的基材制成，可彎曲折疊，適合空間受限或需頻繁移動的設備。
三、設計PCB前的準備工作
1. 明確需求
確定電路的功能、性能指標及預期工作環境。
2. 選擇軟件
使用專業的PCB設計軟件，如Altium Designer、Eagle或KiCad，進行電路設計和布局。
3. 原理圖設計
先繪制電路原理圖，明確各元件間的關系。
4. PCB布局布線
根據原理圖，將元件放置在PCB上，并設計電路走線。
5. 設計審查
檢查電路設計的電氣規則、信號完整性等問題，確保設計的可行性。
四、定制PCB的流程
1. 文件準備
完成設計后，輸出Gerber文件和裝配圖紙，這是制造廠生產PCB的依據。
2. 選擇制造商
根據項目需求、預算和交期，選擇合適的PCB制造商。
3. 報價與下單
提供設計文件給制造商，獲取報價并確認訂單。
4. 制造與檢測
制造商進行PCB的生產，包括制版、蝕刻、鉆孔、焊接等步驟，并對成品進行電氣測試和外觀檢查。
5. 交付
通過質量控制的PCB將被包裝并運送至客戶手中。
五、定制PCB的關鍵注意事項
1. 精度與公差
高精度的制造對于復雜電路尤為重要，確保制造過程中的誤差在可控范圍內。
2. 材料選擇
根據應用需求選擇合適的材料，不同應用可能需要不同的耐熱性、耐濕性或高頻性能。
3. 信號完整性
合理布局布線，避免信號干擾和衰減，確保電路穩定運行。
4. 成本控制
層數、尺寸和特殊工藝都會影響成本，在設計初期需要平衡性能和成本。
5. 可制造性設計（DFM）
設計時應考慮生產可行性，避免過于復雜的設計導致制造困難或成本增加。
結論
定制PCB線路板是一個涉及設計、材料、工藝等多方面考量的過程。通過深入理解上述知識點，您將能更有效地與制造商溝通，確保您的電路板設計既滿足功能要求，又能在成本和性能之間找到最佳平衡點。無論是業余愛好者的小型項目，還是企業級的復雜產品開發，精準的規劃與細致的準備都是通往成功的基石。
